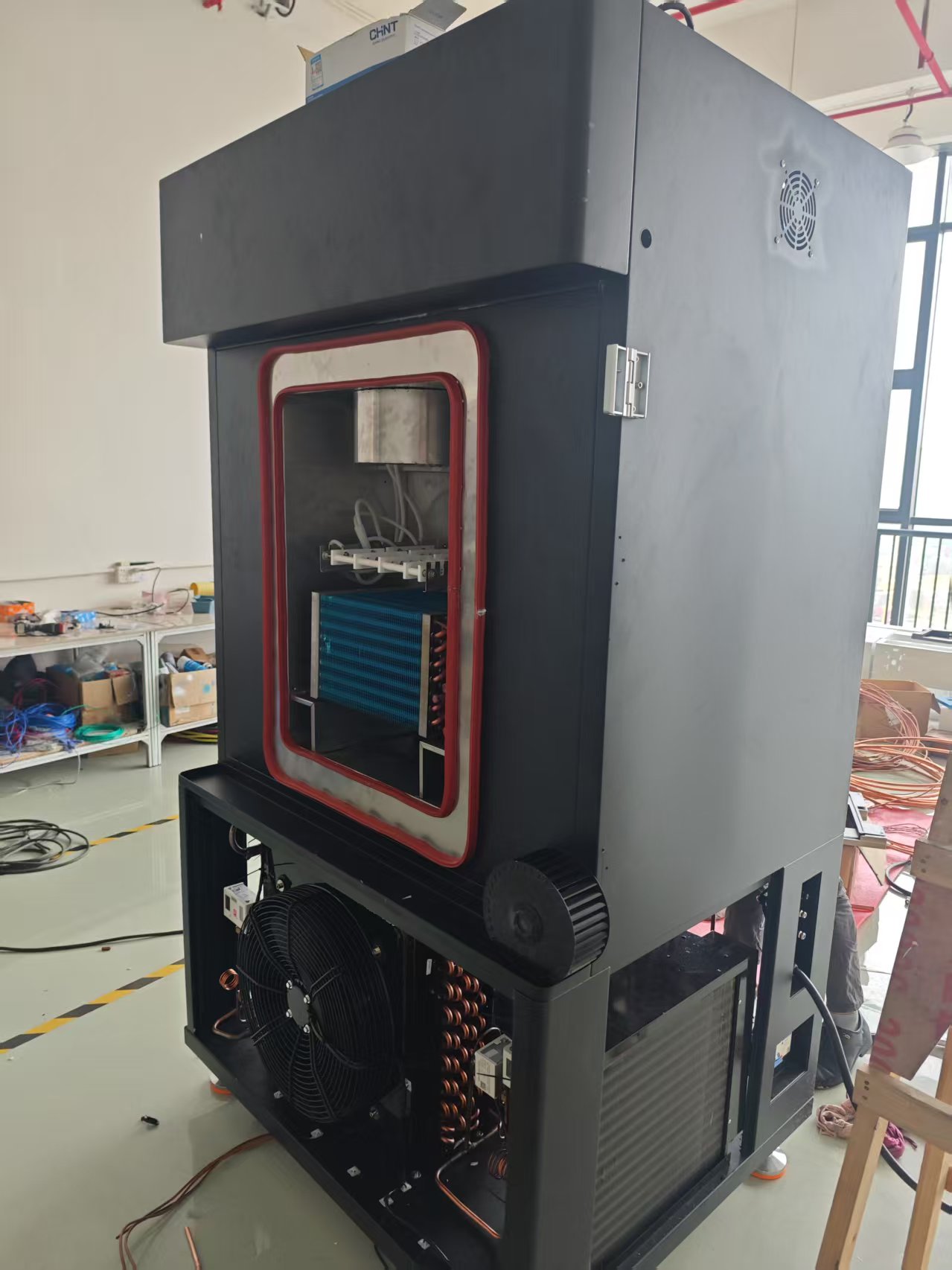

最近,我們的廠房正在組裝一臺高低溫沖擊試驗箱。借此機會,我向大家介紹一下高低溫沖擊試驗箱的工作原理:它通過模擬從高溫到低溫的快速轉換,檢驗產品或材料在極端溫度環境下的性能變化。接下來,讓我們深入了解高低溫沖擊試驗箱的工作原理:
一、試驗箱結構
高低溫沖擊試驗箱通常分為二箱式和三箱式。
二箱式:由高溫室和低溫室組成,通過電機帶動提籃運動來實現高低溫的切換。產品被放置在提籃內,隨提籃一起移動。
三箱式:分為蓄冷室、蓄熱室和試驗室。產品在測試時放置在試驗室中,蓄冷室和蓄熱室則分別用于儲存低溫和高溫的空氣或介質,以便快速切換溫度。
二、工作原理
1、溫度控制:
試驗箱通過加熱系統和制冷系統分別產生一個高溫環境(如70℃125℃)和一個低溫環境(-25℃-70℃)。

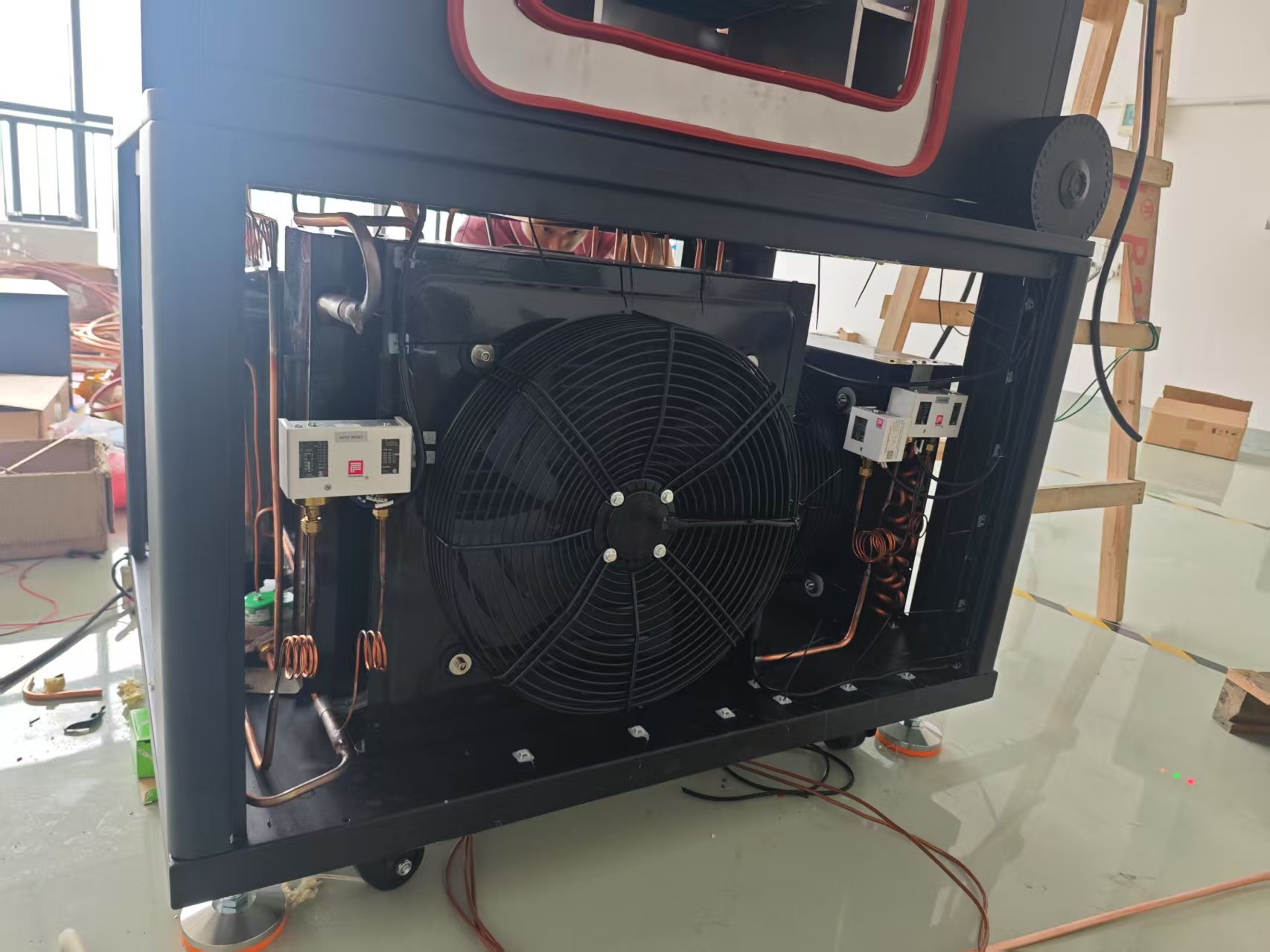

這兩個系統通常由壓縮機、冷凝器、節流裝置(如膨脹閥)和蒸發器等組成,通過逆卡諾循環原理實現制冷和加熱。
2、溫度切換:
在二箱式中,當需要切換溫度時,電機帶動提籃運動,將產品從高溫室或低溫室移動到另一個室中。
在三箱式中,通過控制閥門打開預熱室或預冷室的通道,使熱空氣或冷空氣進入試驗室,從而實現溫度的快速切換。
3、溫度恢復:
當產品從一個溫度環境轉移到另一個溫度環境時,由于冷熱負荷的帶入,試驗箱內的溫度會發生變化。
此時,制冷系統或加熱系統會迅速工作,通過調節制冷劑流量、冷凝器風扇轉速等參數,使試驗箱內的溫度迅速恢復到預設值。
4、循環試驗:
根據試驗要求,試驗箱會在高溫和低溫之間多次循環切換,以模擬產品在實際使用中可能遇到的極端溫度環境。
在循環過程中,控制系統會實時監測試驗箱內的溫度和濕度,并根據預設的參數進行調整,以確保試驗的準確性和可靠性。
三、控制系統
1、溫度控制:采用先進的PID控制算法,通過溫度傳感器實時監測箱內溫度,并根據預設的溫度值進行比較和調節。
2、安全保護:試驗箱通常配備有多種安全保護裝置,如過溫保護、漏電保護、電機過熱保護等,以確保設備和操作人員的安全。
四、應用領域
高低溫沖擊試驗箱已被廣泛運用于航空、軍工、艦船、電工、電子、儀器儀表、醫療器械、民用核能、高等院校、科研實驗所、商檢仲裁、技術監督部門以及建材陶瓷、石油化工等行業的產品、整機及零部件的高低溫沖擊試驗。
綜上所述,高低溫沖擊試驗箱通過模擬高溫與低溫之間的快速轉換來檢驗產品或材料在這種極端溫度環境下的變化情況。其工作原理涉及溫度控制、溫度切換、溫度恢復和循環試驗等多個方面,并配備有先進的控制系統和安全保護裝置以確保試驗的準確性和可靠性。
